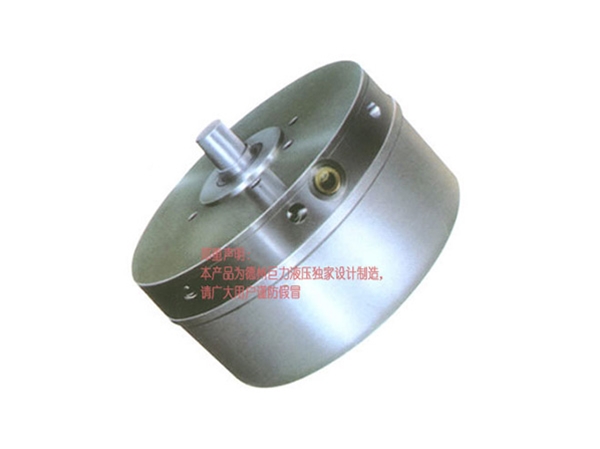

名称：RK系列径向柱塞泵
详细信息
液压体系中，径向柱塞示为其提供肯定流量的压力油。
RK系列径向柱塞技术先辈，性能优秀，高工作压力可达100MPa。具有寿命长，服从高，自吸性能好，结构简单，安装、使用方便等好处。
该系列 径向柱塞泵按柱塞径向排列平面数分为单排和双排两类，每排后可排列七个柱塞。按用户要求，泵可以制有一个出口，也可以制有几个自力的出口，各出油口的输出流量和许可工作压力由与各输出油口相连的柱塞数量和直径决定.
|
额定工作压力 |
100 |
63 |
50 |
32 |
22.5 |
|
|
柱塞直径（mm） |
6.5 |
8.5 |
10 |
13 |
15 |
|
|
额定转速 |
1500（r/min） |
|||||
|
型式 |
柱塞数 |
|
理论流量（L/min） |
|||
|
单 |
1 |
0.37 |
0.64 |
0.89 |
1.51 |
2 |
|
2 |
0.75 |
1.29 |
1.79 |
3.02 |
4 |
|
|
3 |
1.13 |
1.93 |
2.68 |
4.45 |
6 |
|
|
4 |
1.51 |
2.58 |
3.58 |
6.05 |
8 |
|
|
5 |
1.89 |
3.22 |
4.47 |
7.56 |
10 |
|
|
6 |
2.26 |
3.87 |
5.37 |
9.07 |
12 |
|
|
7 |
2.64 |
4.51 |
6.26 |
10.59 |
14.1 |
|
|
双 |
8 |
3.02 |
5.16 |
7.16 |
12.1 |
16.1 |
|
10 |
3.78 |
6.46 |
8.95 |
15.13 |
20.1 |
|
|
12 |
4.53 |
7.75 |
10.74 |
18.15 |
24.1 |
|
|
14 |
5.29 |
9.04 |
12.53 |
21.18 |
28.1 |
|
1、柱塞 2、进油单向阀 3、进油口 4、排油单向阀 5、泵体法兰 6、油路接口单向 7、 出油口
5.1 本油泵工作介质为YB－N32液压油，环境温度低于10℃时，改用低粘度航空液压油。加油时应用120目滤油网过滤。
5.2 该油泵不论作为电机泵安装在油箱外，照旧装在油箱内作为一个完备的液压泵站，使用时必须确保油液面高于吸油过滤器，在卸荷状况下，空转10分钟，点动电机数次，排尽吸油腔内空气，正常后方可使用。
5.3 使用中严酷控制油温20℃～60℃，环境温度低于应有加温措施：油温高于60℃必须有冷却降温措施。
5.4 定期检验油质，颗粒污染易造成柱塞工作不正常或卡死，油液变质、性能降落会造成轴承及柱塞顶研损，紧张缩短使用寿命。
5.5 严禁超额定压力运转。
|
故 障
|
重要缘故原由
|
排除方法
|
|
压力不足
|
油泵外漏，接头或密封件损坏
|
紧固接头或替换密封件
|
|
流量不足
|
1、 油位过低，油泵吸空 2、 油泵内空气没有排尽 3、 滤油网过油不畅 4、 弹簧或柱塞损坏 |
1、 加油 2、 空载排气 3、 清洗滤网，换油 4、 替换弹簧或柱塞 |
|
噪 音
|
1、 个别柱塞卡死 2、 轴承研损 |
1、 替换柱塞 2、 替换轴承 |
