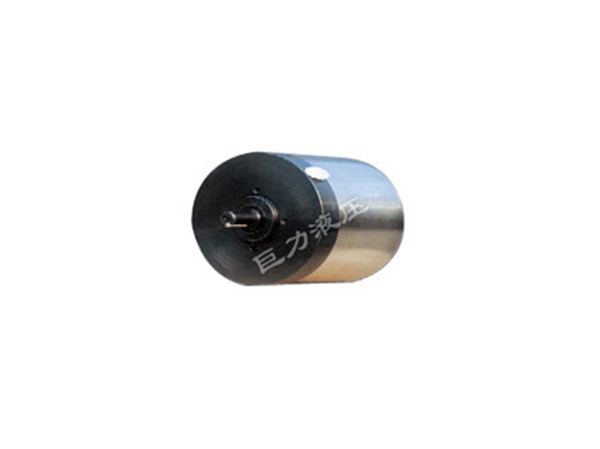

名称：径向柱塞泵
详细信息
径向柱塞泵的细致介绍：
概述 :
本产品为液压体系中液压动力的重要部件，其情势为径向外排列，阀式配流，可为各种液压体系提供超高压压力油，流量从0.37至24升，压力从0Mpa至120Mpa，高转速1800r/min，并可通轴联接低压油泵成为双级泵，进步工作服从。
结构及原理
R系列径向柱塞泵有柱塞付、偏心轮、主轴、油路板及压板组成。电机直接带动泵主轴旋转，因为偏心轮的作用，柱塞沿柱塞套往复活动，液压油经进油阀吸入，经排油阀排出，汇集在一路，进入油路体系。详细结构见图一，图二。
一样平常数据与液压数据
⊥TOP
3.1 结构情势，名称 径向柱塞泵，定量泵
3.2 型号 R（基本型号），详细型号见第四节编号示例
3.3 固定情势 用法兰端面联接
3.4 驱动与旋转方向 通过联轴器驱动，旋转方向任意。通轴联接低压泵的双级泵请按低压泵旋转方向。
3.5 转速范围 一样平常持续为100至1800转/分。
3.6 安装位置 垂直安装（带外壳加放气阀可水平安装）
3.7 流通方向 吸油口和出油口固定，与旋转方向无关。
3.8 工作压力 视柱塞直径而定，见表1
3.9 流量 见表1
3.10 介质 液压油按GB11118－89要求，在50℃时，活动粘度为27-43mm2/s。
3.11温度 环境温度：约－40℃～80℃ 油温：20℃～60℃ 出厂试验应在50±4℃下进行。
1、内六角螺钉 2.、轴用挡圈 3、内六角螺钉 4、滤网 5、压板 6、柱塞付 7、铜垫
8、出油口 9、泵板 10、轴承 11、偏心轮 12、平垫 13、轴承 14、平键 15、油封
16、轴套 17、泵轴 18、弹簧压垫 19、柱塞簧 20、排油阀（排油阀、钢球、单向簧、
保持器） 21、尼龙垫22、弹性销23、吸油阀（排油阀、钢球、单向簧、保持器）
图一 R系列泵结构简图
1、 R系列泵 2、齿轮泵
图二 双级泵简图
型号说明
表1： R系列径向泵技术参数
|
额定压力
|
120MPa | 80MPa | 63MPa | 50MPa |
额定压力
|
80MPa | 63MPa | 50MPa | |||
|
柱塞直径
|
5.5
|
6.5
|
8.5
|
10
|
柱塞直径
|
6.5
|
8.5
|
10
|
11
|
||
|
额定转速
|
1500r/min
|
额定转速
|
1500r/min
|
||||||||
|
型 式 |
柱塞数
|
理论流量L/min
|
型 式 |
柱塞数
|
理论流量L/min
|
||||||
|
单 排 |
1
|
－
|
0.37
|
0.64 |
0.89
|
双
排 |
10*
|
3.78 | 6.43 |
8.95
|
|
|
2
|
－
|
0.75
|
1.29 |
1.79
|
12
|
4.53 | 7.72 |
10.74
|
|
||
|
3*
|
0.7
|
1.13
|
1.93 |
2.68
|
14*
|
5.29 | 9.00 |
12.53
|
|
||
|
4
|
－
|
1.51
|
2.58 |
3.58
|
16
|
6.04 | 10.29 |
14.32
|
|
||
|
5*
|
1.2
|
1.89
|
3.22 |
4.47
|
18*
|
6.80 | 11.57 |
16.11
|
19.3
|
||
|
6
|
－
|
2.26
|
3.87 |
5.37
|
20
|
7.40 | 12.80 |
17.80
|
|
||
|
7*
|
1.7
|
2.64
|
4.51 |
6.26
|
22*
|
8.14 | 14.08 |
19.58
|
24
|
||
|
8
|
－
|
3.02
|
5.14 |
7.16
|
-
|
|
|
||||
|
9*
|
－
|
3.39
|
5.79 |
8.05
|
-
|
|
|||||
使用须知
1 本油泵工作介质为YB－N32液压油，环境温度低于10℃时，改用低粘度航空液压油。加油时应用120目滤油网过滤。
2 该油泵不论作为电机泵安装在油箱外，照旧装在油箱内作为一个完备的液压泵站，使用时必须确保油液面高于吸油过滤器，在卸荷状况下，空转10分钟，点动电机数次，排尽吸油腔内空气，正常后方可使用。
3 使用中严酷控制油温20℃～60℃，环境温度低于应有加温措施：油温高于60℃必须有冷却降温措施。
4 定期检验油质，颗粒污染易造成柱塞工作不正常或卡死，油液变质、性能降落会造成轴承及柱塞顶研损，紧张缩短使用寿命。
5.5 严禁超额定压力运转。
故障分析与排除
|
故 障
|
重要缘故原由
|
排除方法
|
|
压力不足
|
油泵外漏，接头或密封件损坏
|
紧固接头或替换密封件
|
|
流量不足
|
1、 油位过低，油泵吸空 2、 油泵内空气没有排尽 3、 滤油网过油不畅 4、 弹簧或柱塞损坏 |
1、 加油 2、 空载排气 3、 清洗滤网，换油 4、 替换弹簧或柱塞 |
|
噪 音
|
1、 个别柱塞卡死 2、 轴承研损 |
1、 替换柱塞 2、 替换轴承 |
形状简图及尺寸
R系列径向柱塞泵（带滤）
R系列径向柱塞泵（带外壳）
|
型 号
|
a
|
b
|
|
R9X10-8.05
|
215
|
100
|
|
R18X10-16.11
|
150
|
|
|
R22X10-19.5
|
230
|
170
|
|
R22X11-23.5
|
170
|
